FURUNO ENVISION AR Навигационная система


FURUNO ENVISION AR Navigation System


За гранью реальности

FURUNO ENVISION -новая навигационная система дополненной реальности. Система использует возможности дополненной реальности, выводя управление судном за рамки привычной действительности.

С камеры, направленной вперед по курсу движения судна, на экран проецируется изображение. Наша AR-технология накладывает на это видеоизображение всю необходимую навигационную информацию в режиме реального времени. Даже в неблагоприятных погодных условиях или в условиях плохой видимости вы сможете четко определить местоположение и курс других судов и получить необходимую информацию об этих судах, а также вывести на экран данные о собственном судне. Все эти функции позволяют вам с легкостью выполнять маневрирование и навигацию. Такое крайне удобное средство отображения информации и связи капитана с командным составом улучшает понимание ситуации на море, уверенность экипажа, обеспечивает помощь вахтенному матросу и повышает координацию членов экипажа.

Серия FURUNO ENVISION разработана для повышения безопасности и надежности плавания. Она предлагает визуальную поддержку для маневрирования и навигации в любых условиях, что является еще одним технологическим шагом к автономной навигации.

Наложение слоя данных системы

С камеры, направленной вперед по курсу движения судна, на экран проецируется изображение и вся необходимая навигационная информация также накладывается в режиме реального времени при помощи технологии FURUNO AR.

  • Азимут
  • АИС
  • Курс
  • Сопровождение целей РЛС (TT)
  • Маршрут
  • Путевая точка
  • Пользовательские карты и символы ENC

TVI  режим

Отображает другие корабли с помощью системы сопровождения целей Target Tracking (TT) или АИС в охвате 360 градусов с собственным судном в центре.

  • При выходе опасной цели за пределы угла обзора камеры карта TVI начнет мигать, предупреждая пользователя.

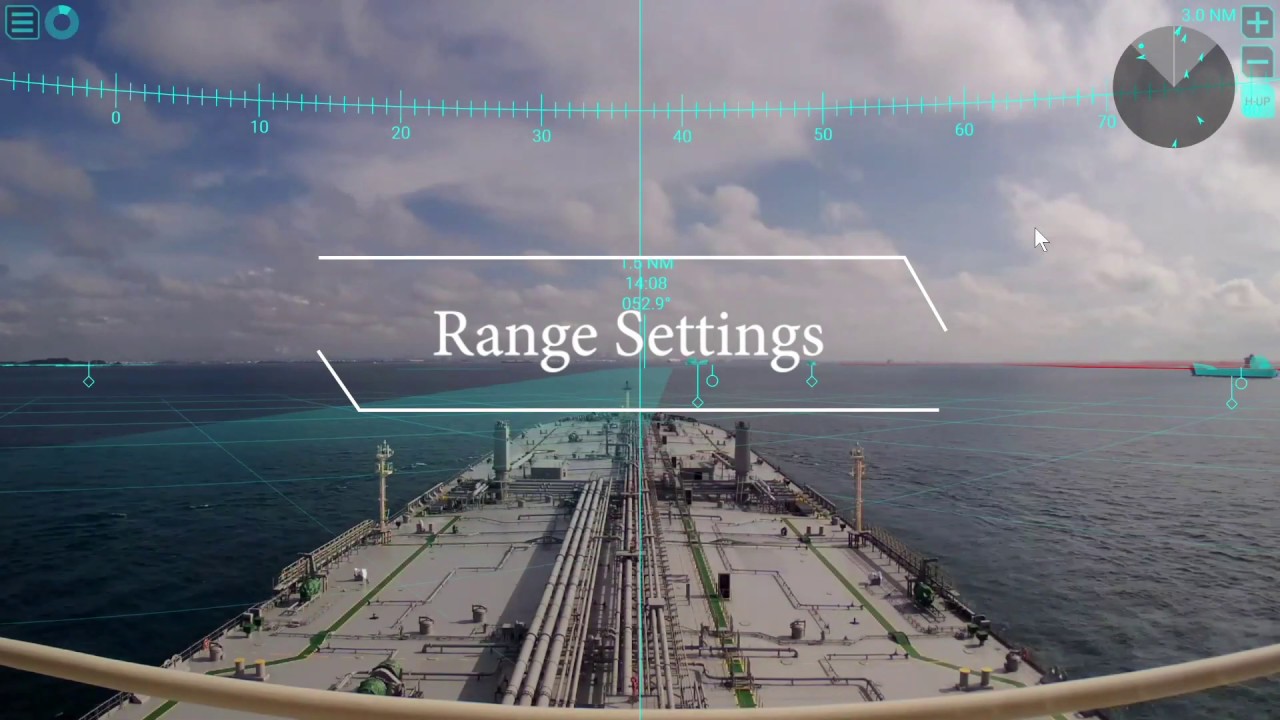

Переключение диапазона одним нажатием

В перегруженных морских районах с большим количеством судов можно уменьшить количество отображаемых целей, просто изменив диапазон. Эта функция также очень полезна для временной проверки дальних целей





Интуитивно понятное цветовое отображение целей*

Исходя из значения CPA/TCPA, цели TT и АИС будут отображаться разными цветами в зависимости от их уровня угрозы
(TVI, маркер выделения, рамка с данными о цели, цель)
* Цвета можно настроить (доступны желтый, оранжевый и красный).

Маркер выделения и поле с данными о цели

Прочие данные о судне, собранные системами ТТ или АИС, обозначаются специальными маркерами. При клике по маркеру открывается окно с данными.

Форма цели

Наложение графической виртуальной формы на цели АИС (буй, лодка, танкер) с легкостью позволяет визуально определить местоположения опасных целей и направления их движения.

  •  ВЫКЛ.
  •  ВКЛ.

Пользователь может показать/скрыть информацию

Пользователь может показать / скрыть информацию (курс до следующей точки, время в пути, расстояние) для точки на маршруте.

  • Запретная зона
  • Ориентир
  • Путевая точка
  • Лоцманская станция
  • Буй
  • Линии безопасности
  • Береговая линия

AR Navigation Выкл./Вкл. при плохих погодных условиях

AR Navigation Выкл./Вкл. в темное время суток

Характеристики

Наименование изделия AR Navigation System
Модель AR-100M

Процессор

Тип Black box
Режимы отображения Сопровождение целей (TT). AIS, азимут, пользовательская карта, символ карты ENC
Источник питания 100-240 В перем. тока
Интерфейс Ethernet: 2 порта
USB USB2.0:4 порта, USB3.0:2 порта
HDMI: 1 порт

IP- камера

Разрешение 1920 x 1080
Кадровая частота 25 fps
Сжатие видеосигнала H.264 codec
Горизонтальный угол 99°
Сеть Ethernet
Источник PoE адаптер

PoE Адаптер

Сеть Etdernet
Источник питания 100-240 В перем. тока, 50/60 Гц

Дисплей

Разрешение 1920 x 1080

Стандартный комплект поставки

  1. Процессорный блок
  2. IP- камера(Visible light camera)
  3. PoE Адаптер
  4. Трекбол
  5. ENC ключ
  6. Установочные принадлежности(HDMI кабель 5 м, LAN кабель 10 м x2 /2 м, USB кабель 5 м x2, комплект крепежей)
